適用工件：等速驅動軸、傳動軸
產品介紹
該試驗臺設計符合《中華人民共和國機械行業標準》—JB/T10189-2010《汽車用等速萬向節及其總成》中附錄E“周期循環壽命試驗”規定的相關試驗要求。

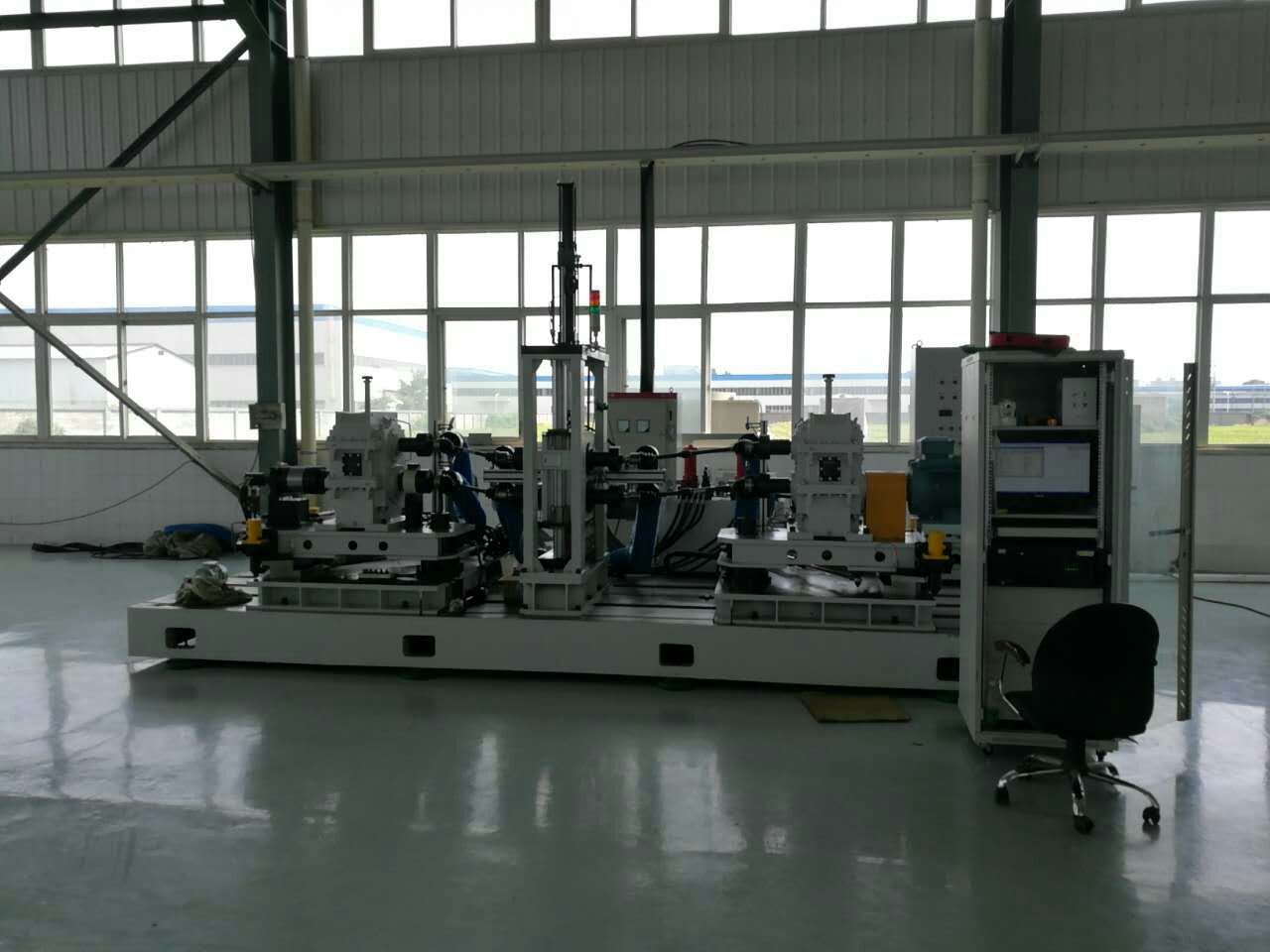

采用機械封閉式結構（俗稱四方機），液壓連續加載，變頻調速驅動，節省了功耗，為了模擬汽車實際使用安裝角的要求，兩側驅動端采用水平回轉機構，中間傳動裝置采用上下移動機構，并可任意調整。兩側驅動端設有位置調整裝置，以適應不同長短試樣的試驗空間要求。
試驗臺采用計算機控制，數據采集、處理，可以記錄轉速、加載扭矩、運轉時間、循環次數等相關數據，并能打印圖表報告等。
該設備的整個傳動系統主要是由兩個等傳動比的主齒輪箱和一個中間傳動裝置組成，形成一個機械封閉式的結構，可以同時進行四件試樣的試驗。
技術參數
主要技術參數：
1、試驗轉速范圍： ±200---±3000r/min
2、試驗扭矩范圍： 0-±2000N·m 0-±5000N·m
扭矩測量精度： ±1%（F·S）
3、主驅動端回轉角度： 0-65°
4、從動端垂直移動距離： （-100）--（+200mm）
5、從動端垂直移動頻率： 0-1Hz
6、主動端位置調整距離： ＞700mm
7、紅外測溫，計算機控制，超溫自動停機。
8、自動保護功能：
----扭矩設定保護
----防塵罩超溫報警停機保護
----油溫超限報警
9、具有自動計數功能。
10、采用大功率風機對試件進行送風冷卻。
11、試驗周期可以用時間計，也可用旋轉圈數來計。
12、試件長度范圍：300mm----1500mm。
13、可加裝無線監控系統，以便操作者實時監控試驗狀態。
