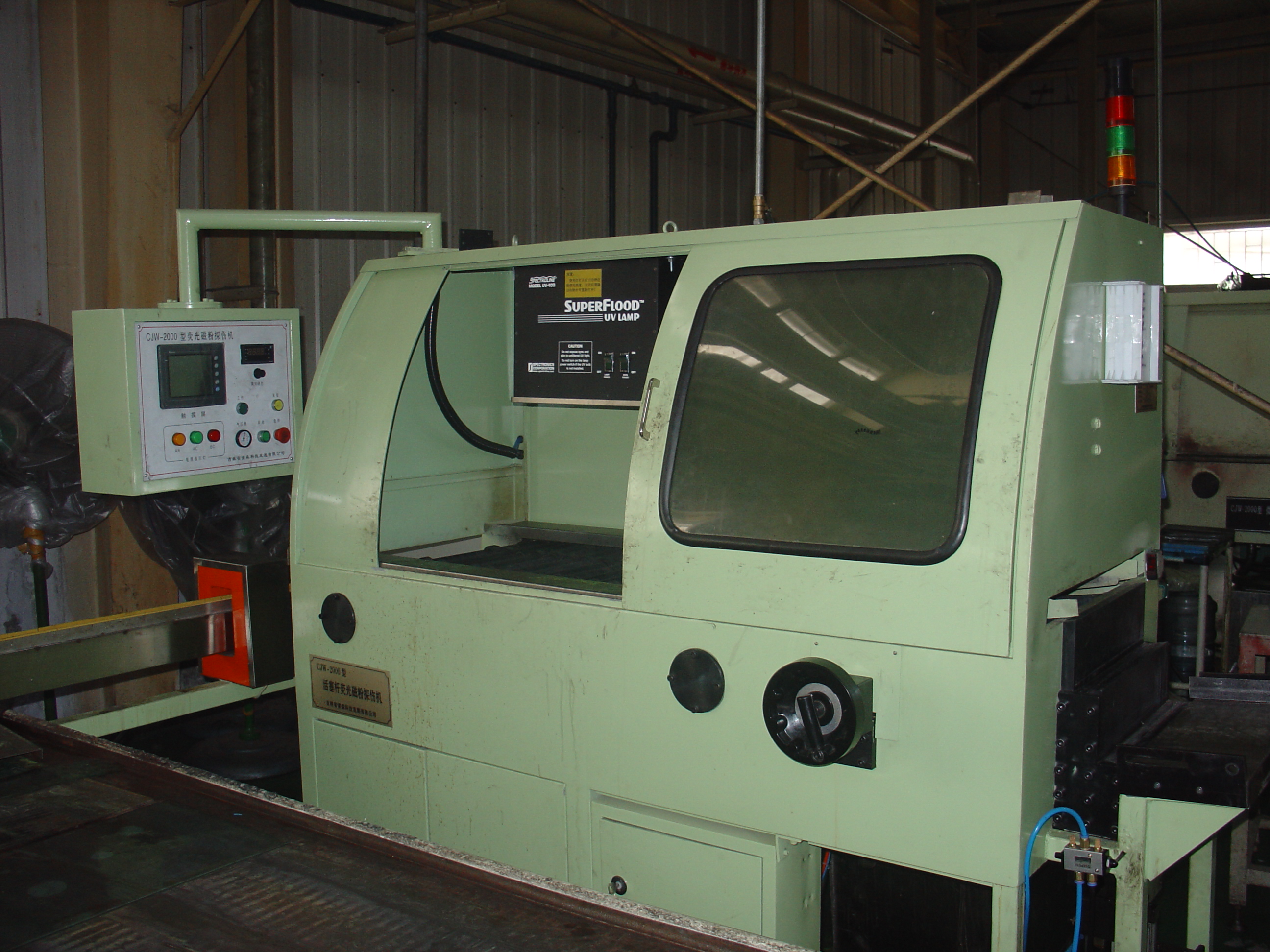

本機采用封閉式結構設計，熒光燈組、噴液系統等全部安裝在金屬暗室內，采用對開式機床結構防護門和扣板式后防護結構，既保證探傷機對熒光暗室的遮光要求，又使整機外形美觀，操作方便，同時改善了操作工人的工作環境，操作維修更簡便。

    本機采用可控硅做為調壓元件，周向磁化采用直接在工件兩端通交流電磁化方式，縱向磁化采用線圈方式，線圈的位置可根據工件長短調整，既方便上下工件又保證探傷效果，磁化電流采用三相全波整流電磁化；退磁采用全波直流超低頻退磁方式，用可編程控制器來控制磁力探傷機工作時的各個動作和動作的時間，機械部分采用絲杠、鏈條傳動，工件采用氣動夾緊方式，夾緊距離根據工件的大小可任意調整，磁懸液的自動噴灑由電磁閥控制。
